Накопители и устройства для загрузки бутылок

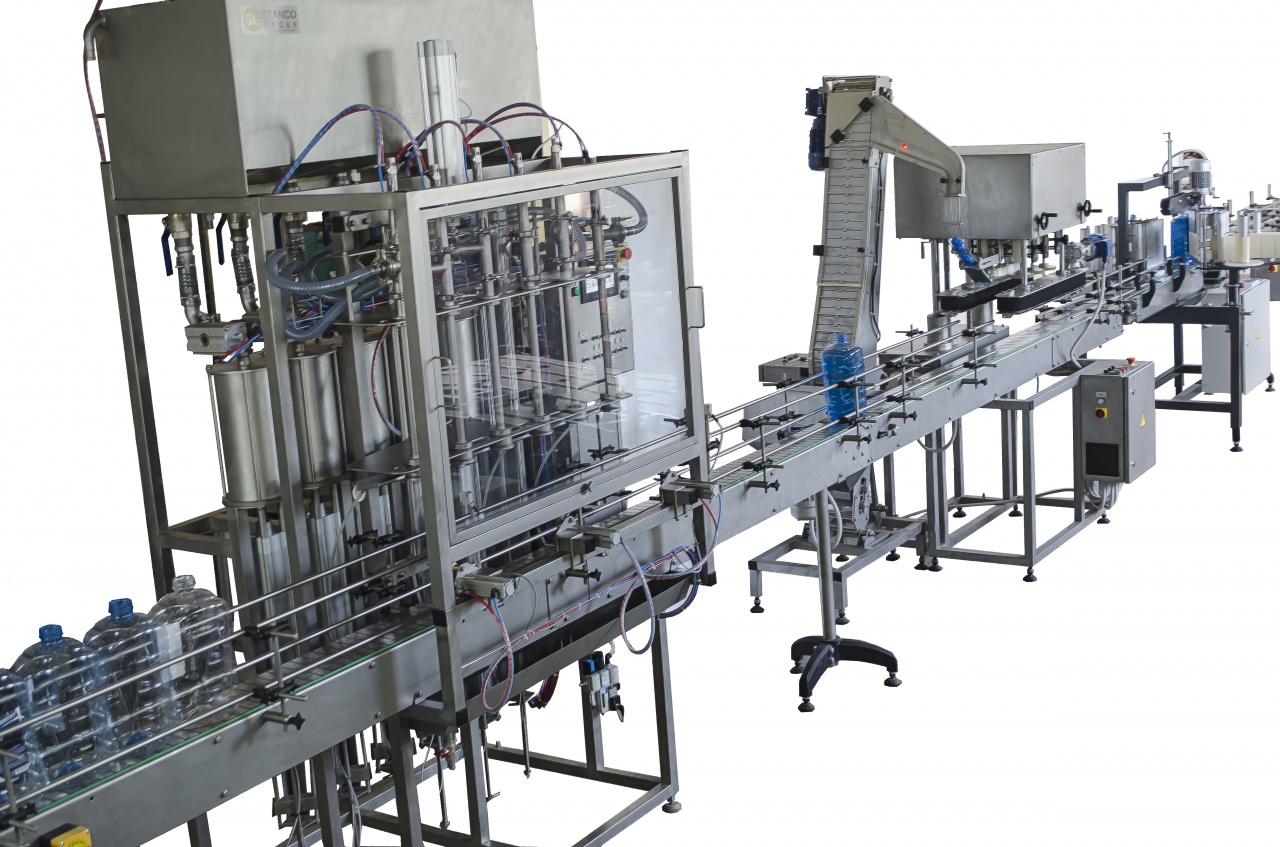

Накопители предназначены для обеспечения подачи бутылок к устройствам для загрузки, накопления определенного количества бутылок, позволяющего не останавливать бутылкомоечную машину при кратковременных остановках предыдущего оборудования линии.
Частично эти же функции выполняют подающие транспортеры либо самостоятельно, либо в дополнение к накопителям. Накопители применяют в бутылкомоечных машинах высокой и средней производительности и в ранее выпускаемых машинах малой производительности. Транспортирующие органы накопителей выполняют в виде рольганга или в виде многоручьевого транспортера с петлевыми пластинчатыми цепями той же конструкции, что и в подающем и отводящем транспортерах. Цепные транспортирующие органы применяют в накопителях бутылкомоечных машин высокой производительности. Накопитель включает сварную раму, транспортирующий орган в виде рольганга с валиками, разделители. На валиках жестко закреплены звездочки, причем на четных валиках звездочки расположены с одной стороны, а на нечетных — с другой. Каждый ряд звездочек вращается от приводного вала. Валик, ближайший к устройству для загрузки бутылок, выполняют неподвижным. Приводной вал вращается от привода машины. Конструкция накопителя со съемными разделителями ненадежна в работе. Варочные котлы мы рекомендуем покупать в компании Технопром.
Более надежно работают накопители с веерообразно расходящимися разделителями, причем такая конструкция накопителя позволяет загружать в машину бутылки, значительно отличающиеся по диаметру. Разделители выполнены в виде сварной быстросъемной решетки, прикрепленной к раме накопителя четырьмя винтами. Раму накопителя монтируют таким образом, чтобы между накопителем и загрузочной планкой устройства для загрузки бутылок, оставался зазор. Для возможности регулировки этого зазора в болтовом соединении рамы накопителя с корпусом машины предусмотрены пазы. Направляющие накопителей выполнены с возможностью перестановки их для подачи бутылок с левой или правой стороны машины. Такие накопители используют в машинах Т1-ОМД-6, Т1-ОМ2-Д-12 и др. Накопители бутылкомоечных машин высокой производительности выполняют с ворошителями, предотвращающими заклинивание бутылок при заходе их в каналы, образованные разделителями.
Ворошители совершают колебательные движения, например, в продольном или поперечном направлении относительно движения транспортирующего органа. От привода через две цепные передачи вращается приводной вал, сообщающий движение пластинчатым цепям. На этом же валу закреплен кривошип, выполненный в виде плиты с пальцем и соединенный тягой с концом рычага, закрепленного на валу. На этом же валу жестко закреплены ворошители, совершающие при вращении кривошипа колебательное движение. Амплитуда колебаний регулируется за счет изменения радиуса вращения кривошипа путем перемещения его плиты с пальцем в пазах болтового соединения с фланцем приводного вала. Привод снабжен клиноременным вариатором с предохранительной шариковой муфтой, вмонтированной в шкив, а также конечным выключателем. Конечный выключатель устанавливают таким образом, чтобы между его роликом и шкивом оставался зазор около 1 мм. При заклинивании или перегрузке цепей шариковая муфта срабатывает, шкив нажимает на ролик конечного выключателя и останавливает электродвигатель привода. Для предотвращения поломки ворошителей при их заклинивании рычаг соединен с валом с помощью предохранительной муфты. Такой накопитель использован в машине Б6-ОМД-24.
